| Nom | Eloïd DOPPEL |
| Date | 08/11/2023 |
| Cours | Virtualisation |
| Professeur | Vincent KRAHENBUHL |
¶ Mettre en place des RAID
¶ Énoncé
• Installer Windows Serveur 2022
• Ajouter 7 disques de IGO à votre VM
A partir d'ici, réalisez une procédure !
• Créer un Raid 0 avec 2 disques
• Créer un Raid 1 avec 2 disques
• Créer un Raid 5 avec 3 disques
• Tester de couper un disque par raid et observer le résultat.
Quel RAID fonctionne encore ? Où avez-vous perdu des
données ?
¶ Procédure
¶ Initialiser les disques

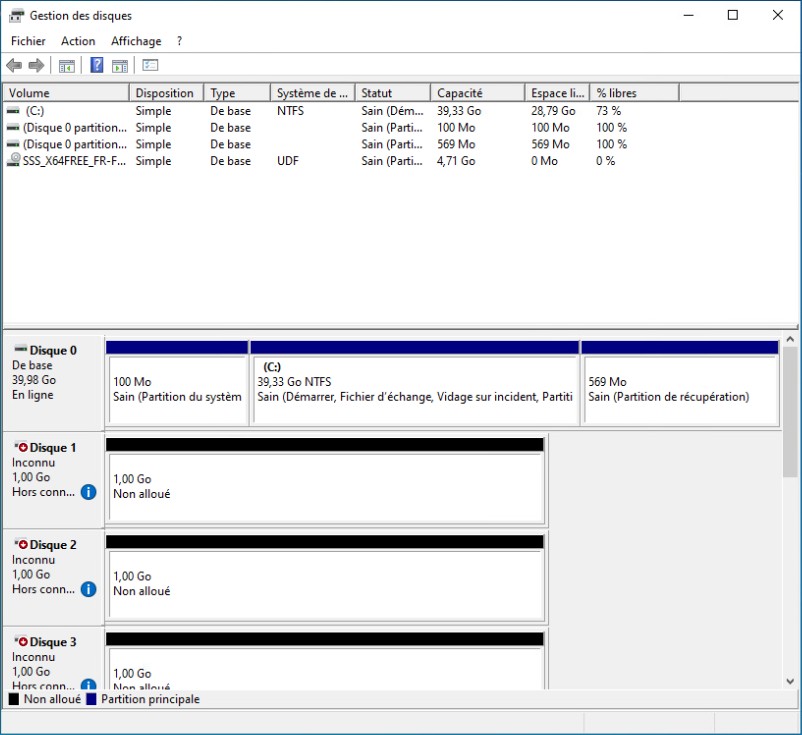

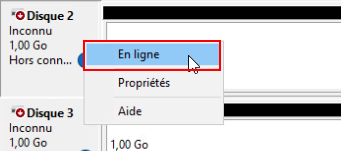

- Faire clic droit sur le disque puis cliquer sur "En ligne".
- Faire clic droit sur le disque puis cliquer sur "Initialiser le disque".
¶ Création RAID 0

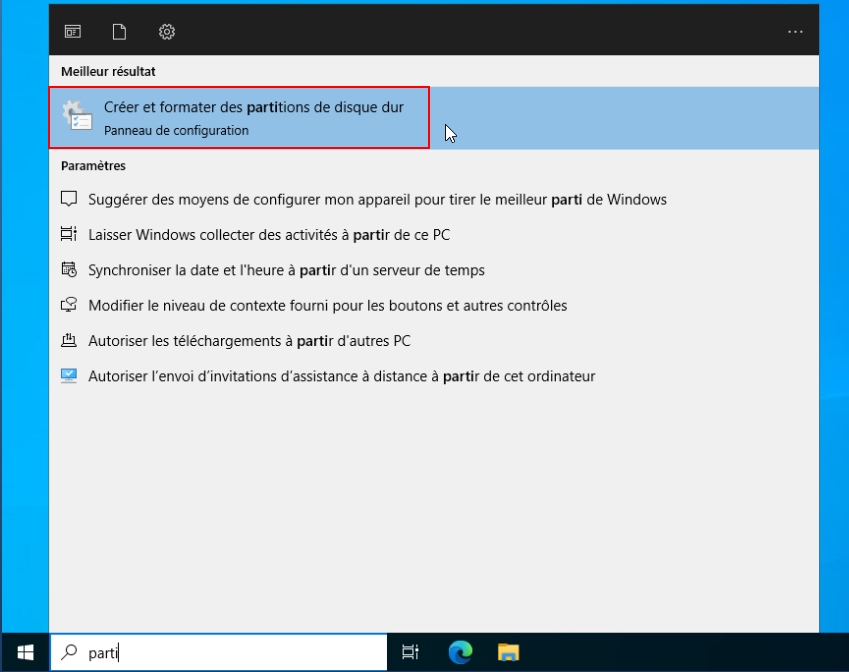

- Aller sur le "Gestionnaire de disque" avec les disques connectés à votre Windows Serveur.

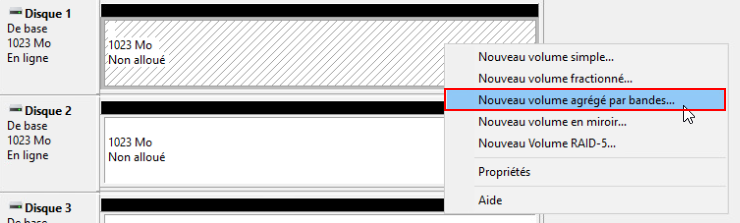

- Faire un clic droit sur l’un des disques et cliquer sur "Nouveau volume agrégé par bande" pour lancer l’assistant.

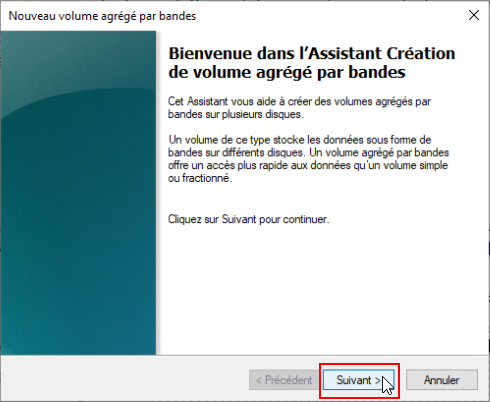

- Cliquer sur "Suivant".

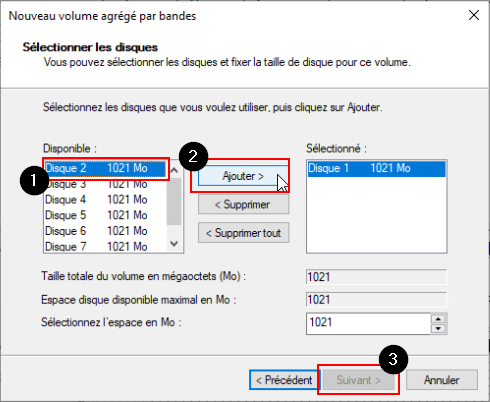

- Sélectionner le second disque et cliquer sur "Ajouter", une fois le disque ajouté, cliquer sur "Suivant".

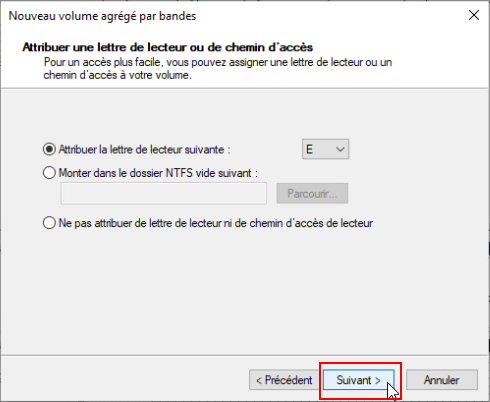

- Choisir la lettre pour le lecteur puis cliquer sur "Suivant".

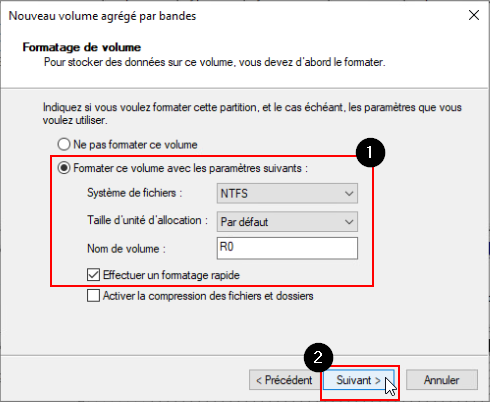

- Configurer les paramètres du volume et cliquer sur Suivant.

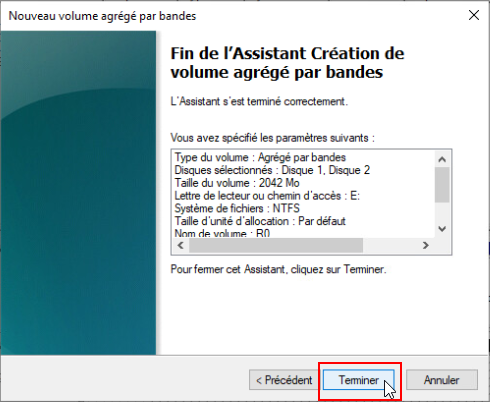

- Cliquer sur "Terminer" pour lancer la création.

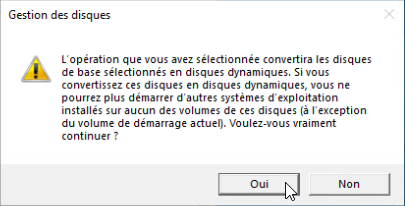

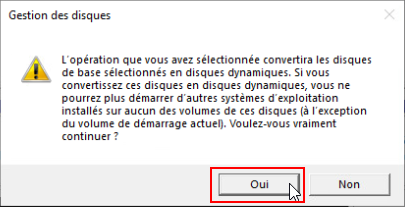

- Cliquer sur "Oui" pour confirmer la création d’un disque dynamique.

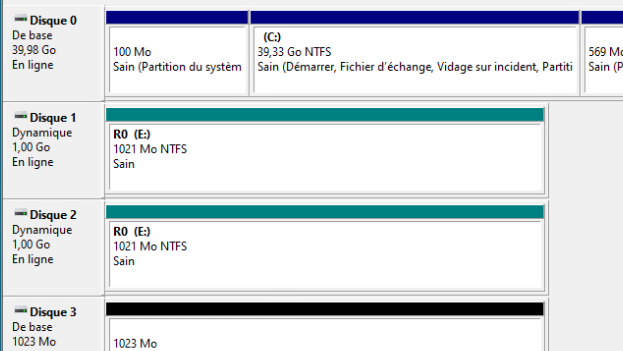

- Le volume en RAID 0 est créé.
¶ RAID 1

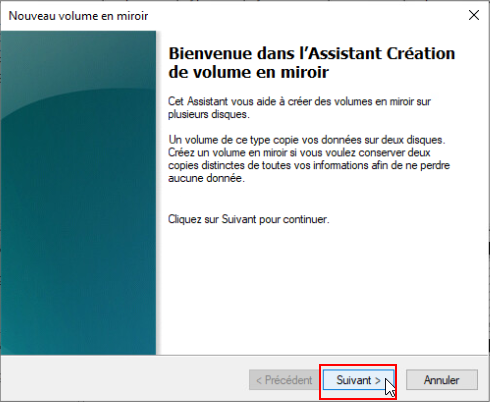

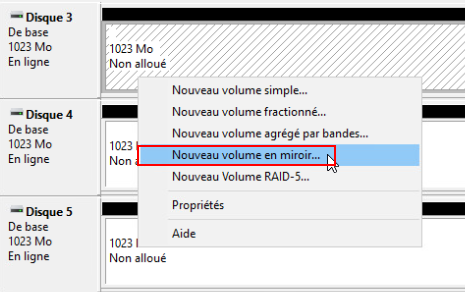

- Faire un clic droit sur l’un des disques et cliquer sur "Nouveau volume en miroir" pour lancer l’assistant.
- Cliquer sur "Suivant".

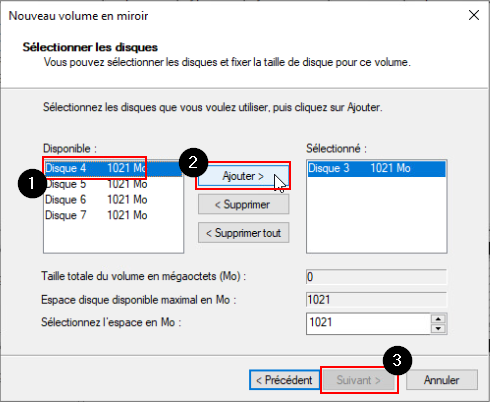

- Sélectionner le second disque et cliquer sur "Ajouter", une fois le disque ajouté, cliquer sur "Suivant".
-

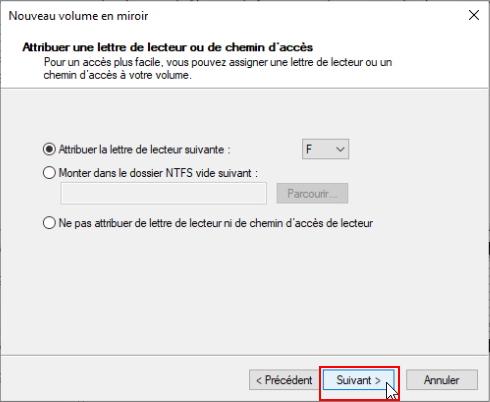

Choisir la lettre pour le lecteur puis cliquer sur "Suivant".
-
Configurer les paramètres du volume et cliquer sur Suivant.

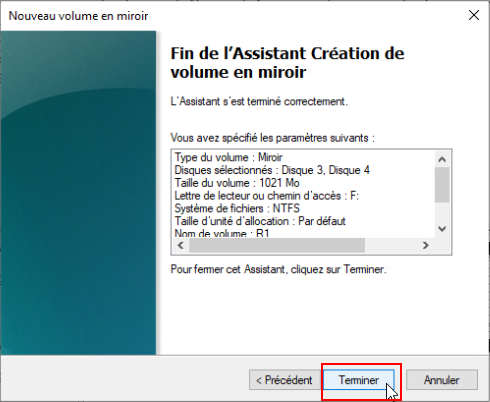

- Cliquer sur "Terminer" pour lancer la création.
- Cliquer sur "Oui" pour confirmer la création d’un disque dynamique.

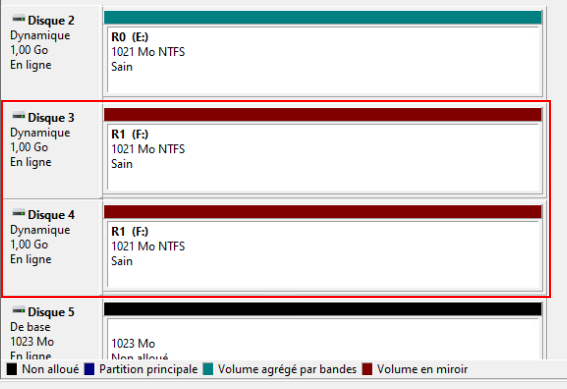

- Le volume en miroir est créé.
¶ RAID 5

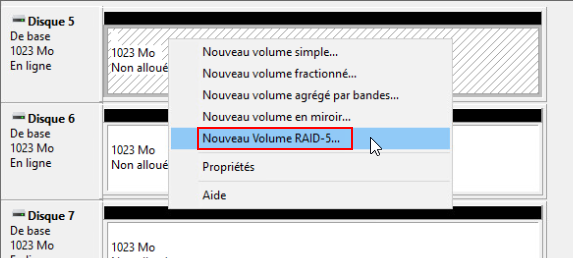

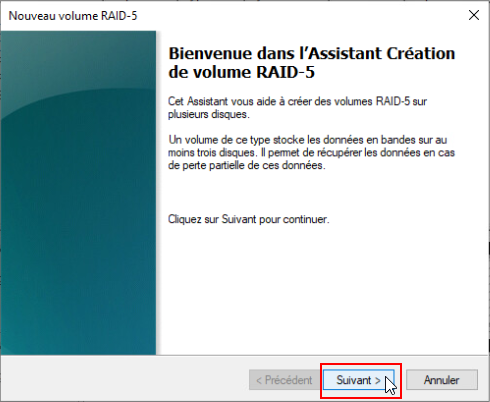

- Faire un clic droit sur l’un des disques et cliquer sur "Nouveau volume en RAID-5" pour lancer l’assistant.
- Cliquer sur "Suivant".

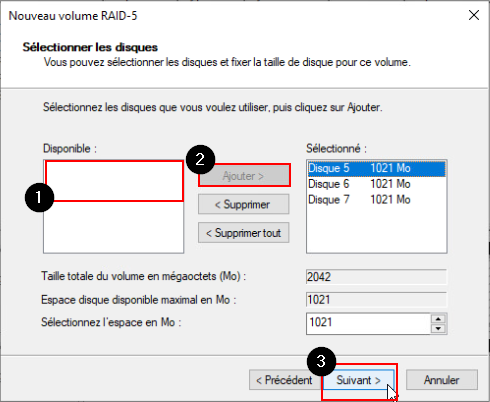

- Sélectionner les disques et cliquer sur "Ajouter", une fois les disques ajoutés, cliquer sur "Suivant".

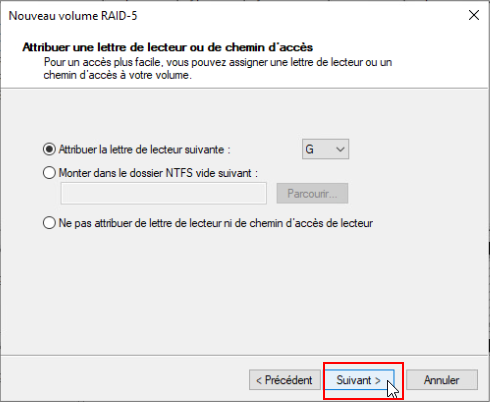

- Choisir la lettre pour le lecteur puis cliquer sur "Suivant".

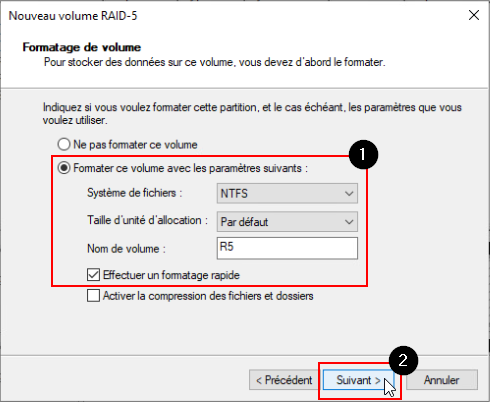

- Configurer les paramètres du volume et cliquer sur "Suivant".

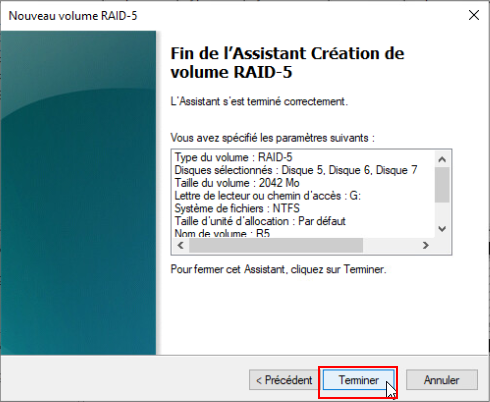

- Cliquer sur "Terminer" pour lancer la création.

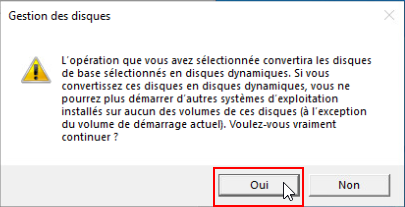

- Cliquer sur "Oui" pour confirmer la création d’un disque dynamique.

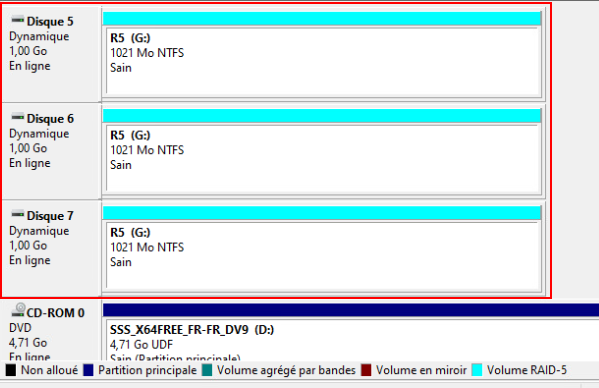

- Le volume en RAID 5 est créé.
¶ Teste des RAID

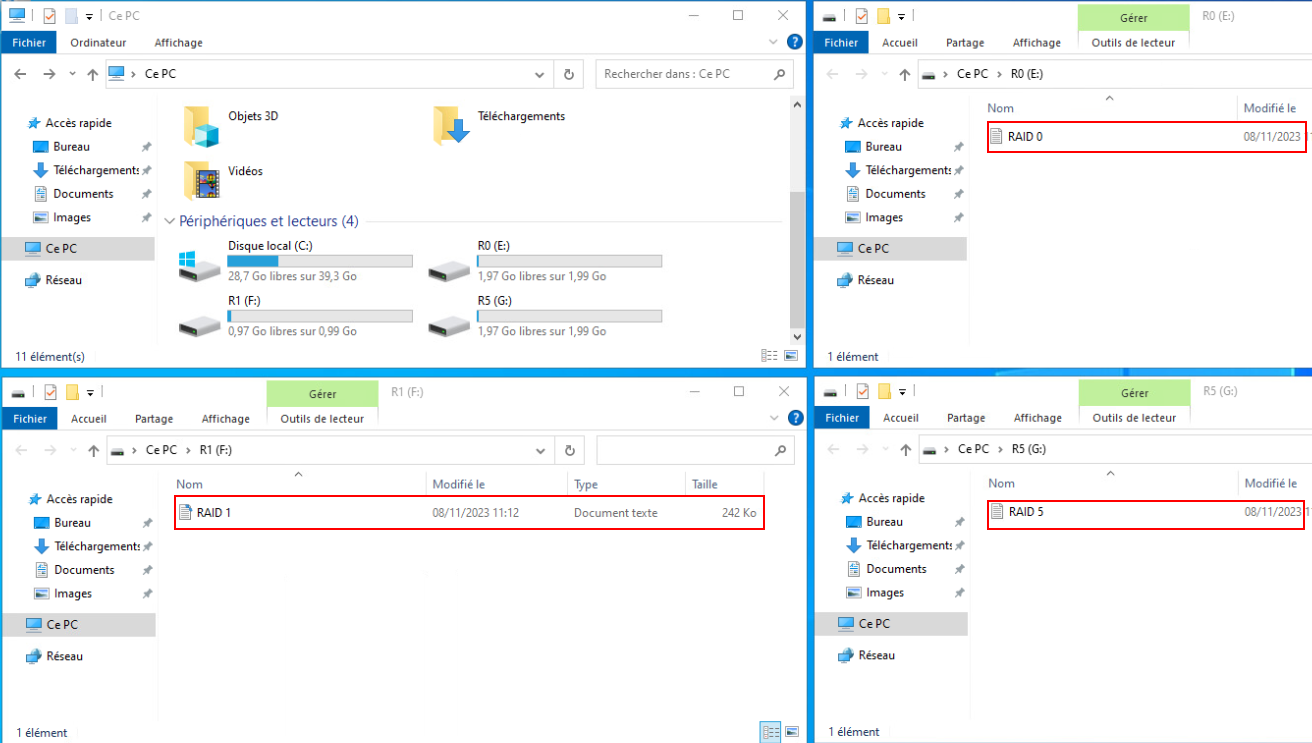

- Pour ma procédure de test, je crée un fichier TXT avec des données sur chaque volume pour pouvoir vérifier leur accecibilité et leur intégrité.

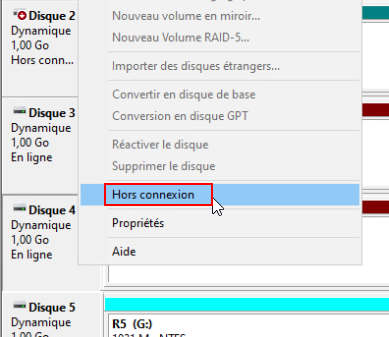

- Je me rend maintenant sur le "Gestionnaire de disque" de mon Windows et je mets hors connexion un disque par grappe.

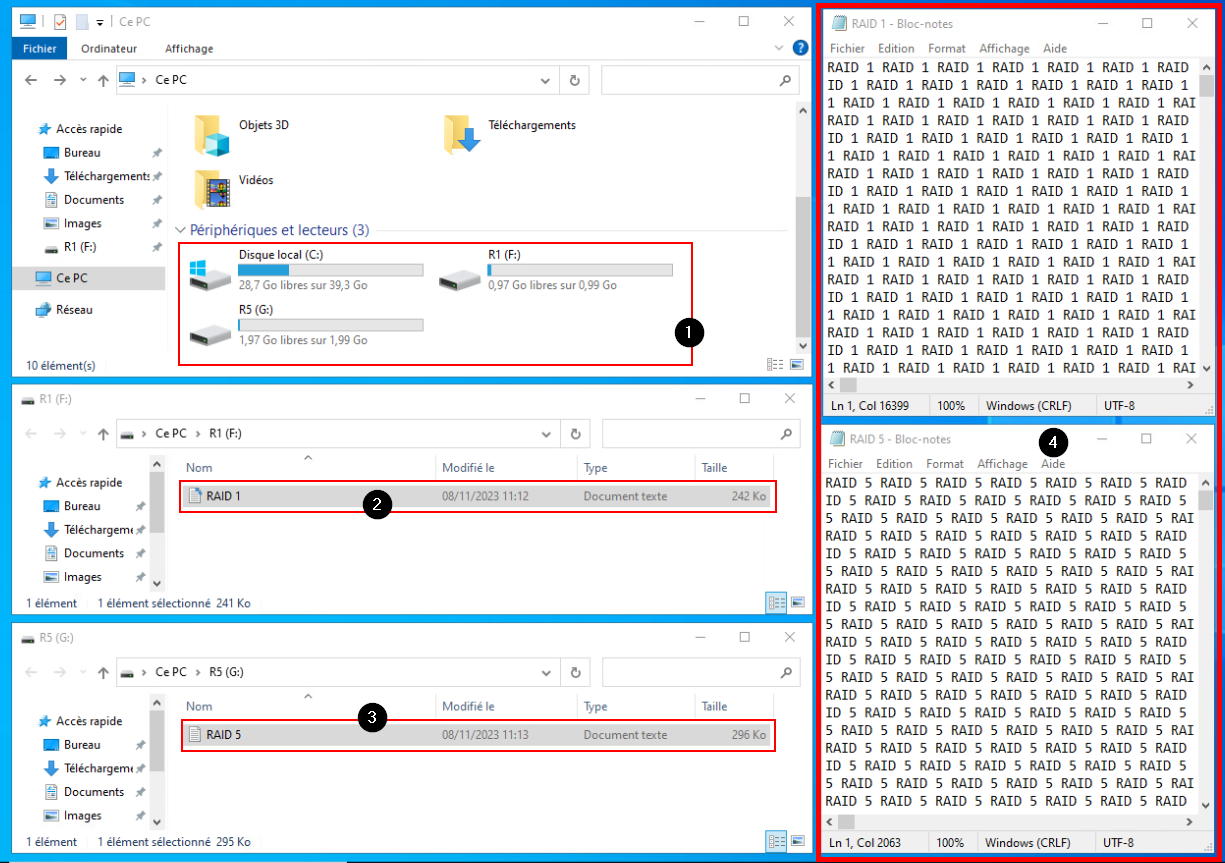

- Après avoir mis Hors connexion les disques nous pouvons voir tout de suite que celui en RAID 0 n'est plus accessible. Les disques en RAID 1 et en RAID 5 sont encore accessibles avec leurs données et celles-ci sont toujours consultables.

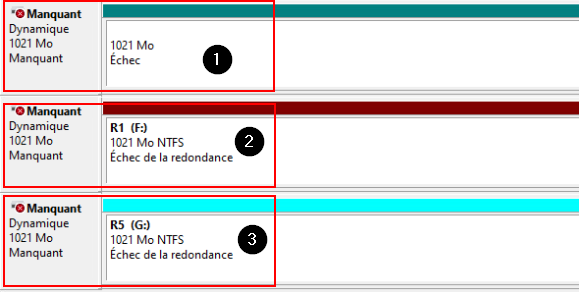

- Du coté du "Gestionnaire de disque", nous pouvons y voir que le disque en RAID 0 est en échec, le disque en RAID 1 est en "Échec de la redondance" nous pouvons donc encore avoir accès au disque R1 et R5 mais ces deux volumes n'ont plus de protection.
-
Si le disque R1 perd encore un disque, les deux seront HS, nous perdrons donc nos données.
-
Si le disque R5 perd encore un disque, deux disques seront HS, nous n'aurons plus une partie des données, ils ne seront donc plus accessibles.
¶ Mettre en place des RAID : Debian
¶ Énoncé
• Installer Debian
• Ajouter 7 disques de 1Go à votre VM
A partir d'ici, réalisez une procédure !
• Créer un Raid 0 avec 2 disques
• Créer un Raid 1 avec 2 disques
• Créer un Raid 5 avec 3 disques
• Tester de couper un disque par raid et observer le résultat.
Quel RAID fonctionne encore ? Où avez-vous perdu des
données ?
¶ Procédure
¶ Initialiser les disques

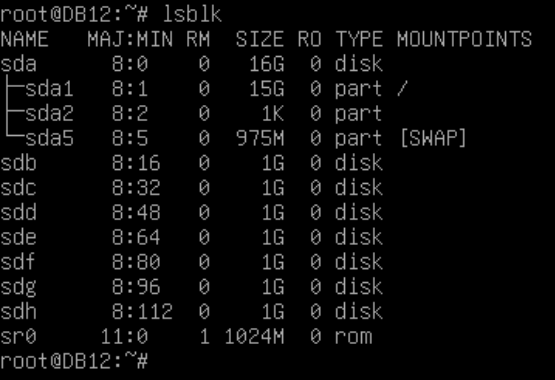

- Pour voir si l'ensemble des disques remonte bien, je vais écrire la commande
lsblkqui me donne comme sortie :

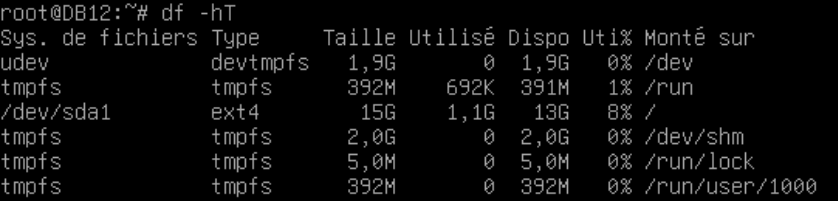

- Grâce à la commande
df -hT, nous pouvons voir que nos disques ne sont pas montés.
- Pour initialiser les disques nous allons faire la commande
fdisk /dev/sdb, l'utilitaire fdisk se lance et nous guide pour la création de la partition.
fdisk /dev/sdb
-

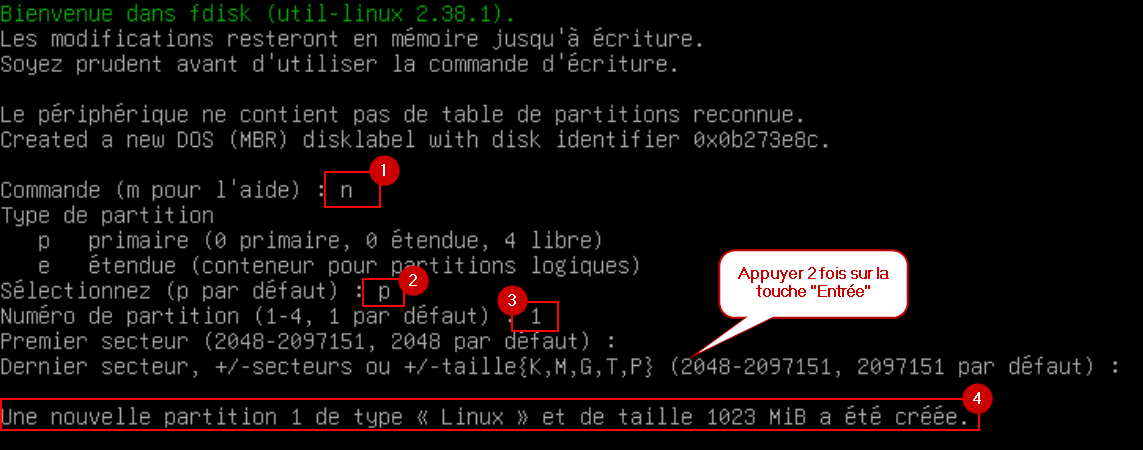

Nous allons alors créer une première partition primaire, de 1Go (soit 1024 mo), via la touche
n. Ensuite nous entronsppour choisir une partition primaire, nous entrons le numéro de la partition1puis cliquons deux fois sur "Entrée" pour utiliser l'entièreté du disque.A la fin l'utilitaire nous confirme la création de la partition.

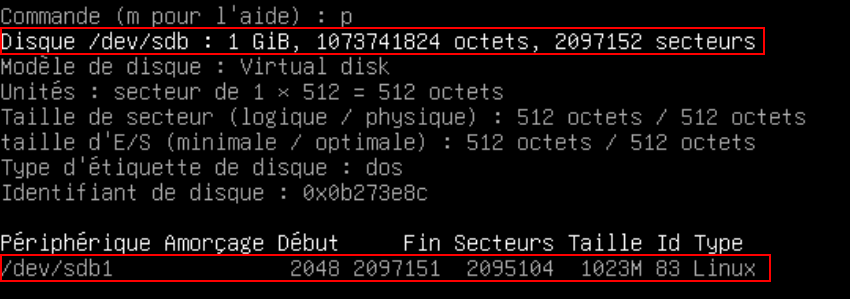

- Il faut vérifier les informations via la touche
p:

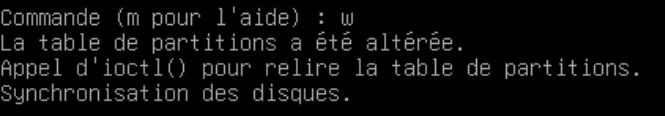

- La partition a bien été créée, il ne reste plus qu'à sauvegarder les modifications (avec la touche
w) et quitter :

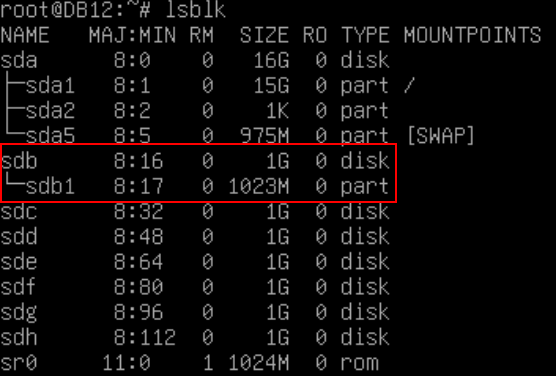

- Refaire la commande

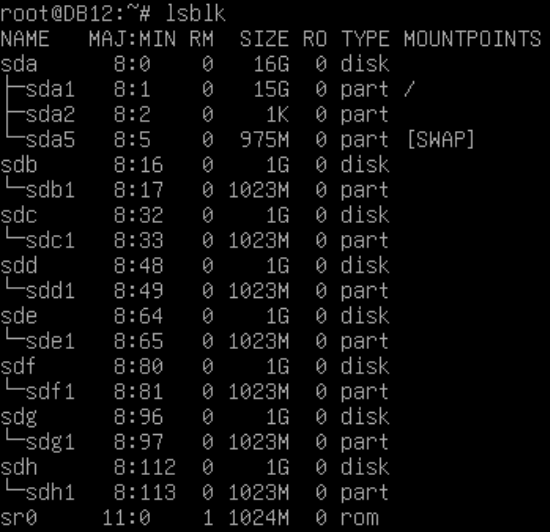

lsblk, maintenant Nous pouvons y voir la partition précédemment créée sur le disquesdb. Maintenant il faut faire la même chose pour tous nos disques.
¶ Construction du volume RAID
- Installation du paquet
mdamque nous utiliserons pour créer nos RAID Logiciel.
apt install mdadm
- Construction de notre RAID grâce à la commande :
mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sdb1 /dev/sdc1
mdadm est le nom du programme à utiliser.
--create /dev/md0 permet de donner un nom à votre RAID. Ceci est le disque dur virtuel que vous êtes en train de créer à partir de vos disques
--level=0 devra être modifié par le type de RAID que vous souhaitez utiliser (0,1,5,6,10).
--raid-devices=2 devra être modifié pour donner le nombre de disques que vous souhaitez utiliser.
/dev/sdb1 /dev/sdc1 il s'agit de la liste des partitions que je dois ajouter à mon RAID.

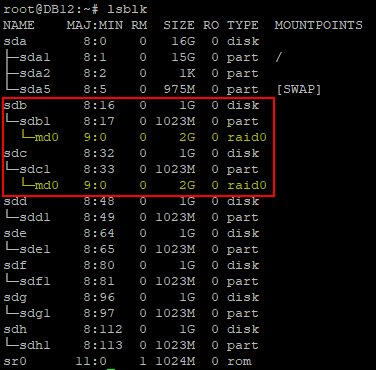

- Vérification de la création du RAID.
- Nous faisons les RAID suivants :
RAID 1 avec 2 disques.
mdadm --create /dev/md1 --level=1 --raid-devices=2 /dev/sdd1 /dev/sde1
RAID 5 avec 3 disques.
mdadm --create /dev/md5 --level=5 --raid-devices=3 /dev/sdf1 /dev/sdg1 /dev/sdh1

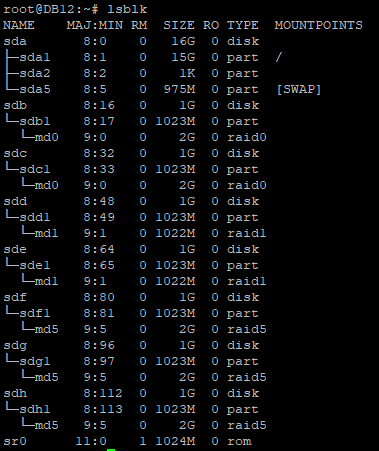

- Nous vérifions que toutes nos partitions RAID ont bien été créées.
¶ Rendre le RAID accessible
- Déclarer ce volume dans
fstabpour que le système le monte au démarrage (le système de fichier, pas le volume en lui-même). Pour ce faire, éditer le fichier /etc/fstab et ajouter à sa fin la ligne :
RAID 0 :
/dev/md126 /media/raid0 ext4 defaults 0 1
RAID 1 :
/dev/md125 /media/raid1 ext4 defaults 0 1
RAID 5 :
/dev/md127 /media/raid5 ext4 defaults 0 1

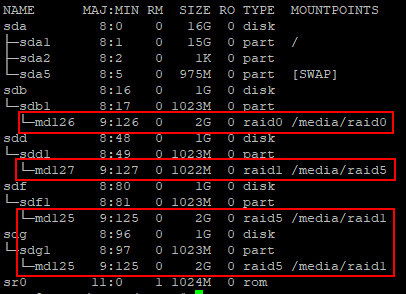

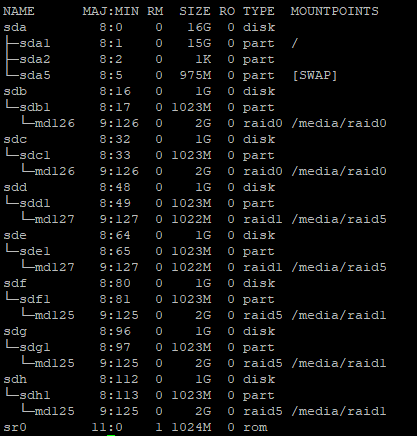

- Refaire un
lsblkpour voir si les points de montage ont bien été définis.
Je me suis trompé dans le nommage : j'ai monté la partition RAID 5 sur le point de montage qui porte le nom de raid1 et inversement.
¶ Teste des RAID
- Je crée un fichier avec des données sur chaque disque pour pouvoir vérifier leur accecibilité et leur intégrité.
- Je déconnecte les disques
sdc,sde et sdhavec la commande :
echo 1 > /sys/block/sdc/device/delete
Remplacer sdc par le disque à déconnecter

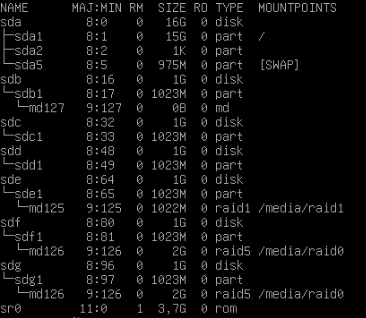

- Vérification. Nous avons bien un disque par pool RAID qui a été déconnecté.
- Les disques en RAID 1 et en RAID 5 sont encore accessibles avec leurs données et celles-ci sont toujours consultables. Par contre impossible de se connecter au point de montage du disque en RAID0.
